Описание

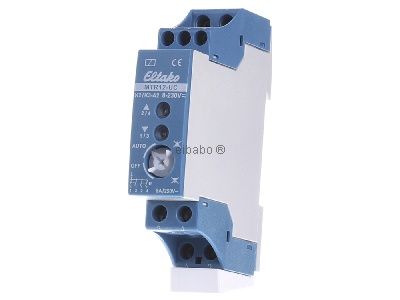

Реле отключения двигателя 2+2S не беспотенциальное — Изолирующее реле MTR12-UC – Eltako – 22400601 – 4010312205211: Реле отключения двигателя 2+2S беспотенциальное MTR12-UC, тип монтажа REG, количество подключаемых двигателей 2, номинальное напряжение 250 В, частота 50 … 50 Гц, номинальный ток 5 А, реле отключения двигателя. Потери в режиме ожидания всего 0,5 Вт. 1 деление блока. Трубчатые двигатели для солнцезащитных элементов и рольставней ни при каких обстоятельствах нельзя подключать напрямую параллельно, иначе на концевых выключателях возникнут обратные напряжения, что в конечном итоге приведет к выходу двигателей из строя. Для одного двигателя, если управляющее напряжение и напряжение двигателя составляют 230 В, достаточно реле EGS12Z-UC. Однако, если EGS12Z-UC должен управлять более чем одним двигателем или если управляющее напряжение неравномерно, необходимо подключить MTR12-UC на каждые два двигателя. MTR12-UC может работать параллельно, но для этого требуются свободные контактные выходы K2/K3 блока управления EGS12Z-UC. Они подключаются к клеммам K2/K3 MTR12-UC. 1/2 = двигатель 1, 3/4 = двигатель 2. Функции подъема и опускания можно заблокировать или полностью отключить с помощью поворотного переключателя. Блокировка применяется максимум к двум подключенным двигателям. Это означает, что отдельные элементы затенения или жалюзи могут быть полностью или частично исключены из автоматического управления всей системой.
Информация о безопасности и опасностях
Обратите внимание, что электромонтажные работы должны выполняться только квалифицированными электриками или под их руководством и надзором. Соблюдайте действующие национальные стандарты и правила электромонтажа и проконсультируйтесь с местным электриком. Кроме того, следуйте действующим инструкциям по технике безопасности и правилам эксплуатации продукции, указанным на веб-сайте производителя или в описаниях продукции и инструкциях по установке, представленных там.
Устройства с напряжением питания > 380 В/400 В требуют подключения к электросети и могут быть подключены только специализированной компанией. Для устройств с номинальной мощностью > 12 кВт требуется разрешение оператора сети (в Германии; в других странах ситуация может отличаться).
MTR12-UC
4010312205211
EAN/GTIN
