Описание

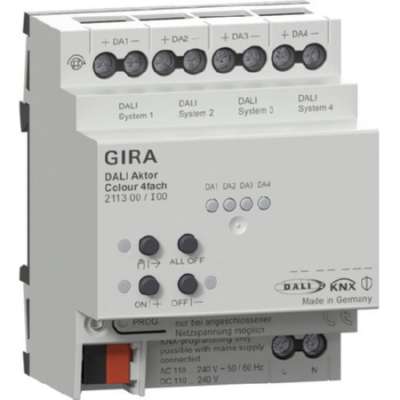

KNX DALI Color Actuator 4-gang REG — Блок управления системой освещения 211300 – Gira – 4010337128144: Gira KNX DALI Color Actuator 4-gang REG 211300 — это мощный блок управления для современных систем освещения в жилых и коммерческих зданиях, а также в сложных проектах «умных зданий». Как исполнительный механизм KNX DALI-2, он объединяет четыре независимо управляемые системы DALI с удобным широковещательным управлением для переключения, диммирования и точной регулировки яркости, цветовой температуры и цвета света. Это делает устройство идеальным для динамических концепций освещения с настраиваемым белым светом и управлением цветом. Точное управление освещением для KNX и DALI с высокой гибкостью цвета. Благодаря поддержке до четырех независимых линий DALI и возможности подключения до 128 устройств DALI, этот блок управления обеспечивает высокую плотность системы для централизованной установки в распределительном щите. Для каждого выхода доступен ток шины DALI до 80 мА. Это позволяет управлять до 40 исполнительными механизмами на одну систему DALI. Устройство особенно хорошо подходит для приложений с динамическими изменениями цвета: поддерживаются функции Tunable White для управления цветовой температурой и DALI Device Type 8 для управления цветом RGBW. Управление освещением осуществляется гибко в цветовых пространствах RGB, RGBW или HSV. Это позволяет точно адаптировать световые атмосферы к конкретному применению, времени суток или архитектуре. Помимо абсолютного и относительного управления цветом, также возможны сценарии, автоматические цветовые переходы и циклические изменения яркости. Для профессиональных проектов KNX это предлагает универсальные возможности для офисов, отелей, магазинов, конференц-залов или элитных жилых зданий. Основные преимущества продукта: Четыре системы DALI: Четыре независимо управляемых выхода DALI-2 для гибких зон освещения. Управление широковещанием: Простое и эффективное управление светильниками и датчиками DALI-2. Tunable White: Точное управление цветовой температурой для человекоцентричного освещения и изменяемых световых атмосфер. Управление цветом: Поддержка светильников RGBW со свободным выбором цвета в диапазонах RGB, RGBW и HSV. До 128 участников: Высокая пропускная способность для масштабных световых инсталляций в одном устройстве. Управление сценами: До 16 световых сцен на систему DALI для регулировки яркости, цвета или цветовой температуры. Активная обратная связь: Значения состояния для состояния переключения, яркости, цветовой температуры и цвета. Ручное управление: Прямое управление устройством, даже независимо от шины во время строительных работ. Плавное включение и выключение: Плавное включение и выключение ламп для большего комфорта и плавных изменений освещения. Функции таймера: Включение, выключение, задержка и функция освещения лестничной клетки с практичной параметризацией. KNX Data Secure: Подходит для безопасной связи KNX в современных инсталляциях. Сертификация DALI-2: Устройство управления соответствует стандарту IEC 62386 Ed. 2 для высококачественных систем. Интеллектуальные функции для управления цветом, диммированием и сценами. Раздельные зоны освещения: Четыре системы DALI могут использоваться независимо для офиса, коридора, магазина или жилой зоны. Цветовая температура по мере необходимости: теплый свет для зон отдыха, более холодный свет для концентрации и работы. Динамичные цветовые миры: RGB, RGBW и HSV обеспечивают широкую свободу дизайна для акцентного и архитектурного освещения. Автоматический цветовой цикл: равномерная смена цвета для зон отдыха, презентаций или мероприятий. Автоматическая регулировка яркости: циклическая регулировка яркости для тестирования освещения или создания эффектов. Централизованное управление: до шести функций централизованного управления и диммирования для команд более высокого уровня. Отключение в режиме ожидания: возможность энергосберегающей работы подключенных EVG. Диагностика во время работы: сообщения об ошибках, коротких замыканиях и сбоях питания упрощают техническое обслуживание. Гибкие предельные значения: можно установить минимальные и максимальные значения яркости и цветовой температуры. Поддержка многомастеров: дополнительные датчики DALI-2 могут быть интегрированы в качестве контроллера приложений. Технические характеристики вкратце: Характеристики Спецификация Продукт Устройство Gira KNX DALI Цвет 4-секционный REG 211300 EAN 4010337128144 Каталог Устройство управления освещением Система шины KNX TP256 Системы DALI 4 независимо управляемые системы DALI-2 Общее количество устройств до 128 устройств DALI Ток шины на систему DALI макс. 80 мА Исполнительные механизмы на выход до 40 исполнительных механизмов DALI Переключение, диммирование, сценарии, цветовая температура и управление цветом Поддерживаемые типы устройств DALI Тип устройства 8, Настраиваемый белый, RGBW Управление цветом Цветовые пространства RGB, RGBW, HSV Световые сценарии до 16 на систему DALI Сообщения о состоянии Состояние переключения, яркость, цветовая температура, цвет, состояние ошибки Ручное управление да, также независимо от шины Безопасность KNX Совместимость с KNX Data Secure Сертификация DALI Устройство управления DALI-2 в соответствии с IEC 62386 Ed. Потребляемый ток 2 KNX: 3,0–4,0 мА. Номинальное напряжение переменного тока: 110–240 В, 50/60 Гц или постоянного тока: 110–240 В. Номинальное напряжение DALI: 15,2 В (типичное). Максимальная рассеиваемая мощность: 3 Вт. Тип монтажа: REG, последовательная установка в распределительный щит. Рекомендуется планирование с использованием ETS 5.7.7 или ETS 6.1.1. Возможно обновление прошивки через приложение Gira ETS Service. Дополнительные преимущества для цветного освещения DALI, технологии Tunable White и интеллектуальных концепций освещения KNX. 4-секционный светильник Gira KNX DALI Colour REG 211300 демонстрирует свои преимущества там, где классические функции диммирования уже недостаточны. В конференц-залах яркость и цветовая температура могут быть отрегулированы под дневной свет, презентаций или видеоконференций. В элитных жилых зданиях создаются индивидуальные световые атмосферы для обеда, отдыха или работы. В магазинах и на выставках целенаправленное управление цветом обеспечивает эффектную презентацию товаров и точное расположение поверхностей и объектов. Преимущества и ключевые особенности на практике: Идеально подходит для центральных систем управления освещением KNX с несколькими линиями DALI в одном устройстве. Особенно подходит для проектов с регулируемым белым светом и светильниками DALI с поддержкой цвета. Высокая степень свободы цвета благодаря RGB, RGBW и HSV. Практичная функция сценариев для встреч, вечернего освещения, приемной или режима мероприятий. Ручное, независимое от шины управление упрощает тестирование, обслуживание и монтажные работы. Расширенная обратная связь улучшает диагностику, техническое обслуживание и надежность работы. Совместимость с датчиками DALI-2 в качестве контроллера приложений в любой системе DALI. Сравнение с аналогичными продуктами Gira: В сегменте систем управления освещением Gira эта модель выделяется своей четкой ориентацией на динамические цветовые приложения DALI. По сравнению с простыми шлюзами DALI или исполнительными устройствами DALI без акцента на цвет, она предлагает явную дополнительную ценность в области регулируемого белого света и управления цветом DT8. Если вам нужно только переключать и регулировать яркость одноцветных светильников DALI, вы также можете использовать более простые решения DALI в небольших проектах. Однако, если требуется цветовая температура или RGBW-свет, эта версия — лучший выбор. По сравнению с устройствами DALI от производителей без поддержки цвета, диапазон применения значительно шире. Вместо простого управления яркостью проектировщики и интеграторы могут создавать целые световые миры со сценами, цветовыми значениями и динамическими последовательностями. Это делает исполнительный механизм особенно интересным для элитных жилых зданий, отелей, магазинов, офисов и представительских помещений. Различия в применении в портфеле Gira: Продукты без цветовой функциональности в основном предназначены для классических нагрузок DALI с акцентом на переключение и регулировку яркости. Это устройство предназначено для применений, где свет используется не только функционально, но и для создания атмосферного и биологически эффективного освещения. Поддержка Tunable White подходит для освещения в зависимости от времени суток, в то время как RGBW и HSV особенно демонстрируют свои преимущества в акцентном, эффектном и архитектурном освещении. Разница также видна в параметризации ETS: стандартные актуаторы DALI обычно отдают приоритет объектам переключения и диммирования. Также добавляются объекты для цветовой температуры, цвета, сцен и динамического поведения. Это расширяет свободу проектирования, но структуру групповых адресов следует тщательно планировать. Замечания по аналогичным продуктам других производителей: сопоставимые решения KNX DALI можно найти на рынке, например, от ABB, Jung и MDT. ABB часто предлагает надежную интеграцию в крупные строительные конструкции и обширный опыт проектирования своих шлюзов DALI. Jung часто фокусируется на удобной интеграции KNX в передовые строительные проекты с помощью сопоставимых решений. MDT известна своим хорошим соотношением цены и качества и практичным применением ETS. Фундаментальные различия обычно заключаются в детальной параметризации, области диагностики, логике сцен и поддержке специальных функций DALI в DT8. Эта модель особенно привлекательна для проектов, ориентированных на экосистему Gira, чистую интеграцию KNX, безопасную связь и расширенное управление цветом. В смешанных системах всегда проверяйте полную совместимость используемых DALI-приводов с DALI-2 и DT8. Примечания и советы по программированию ETS: В ETS рекомендуется сначала четко назвать каждую из четырех систем DALI по типу помещения или области применения, например, «Конференц-зал», «Зал отдыха», «Витрина магазина» или «Открытое пространство». Затем объекты связи для каждой линии должны быть четко разделены на переключение, диммирование, состояние, сцены, цветовую температуру и цвет. Это обеспечит прозрачность проекта даже при последующих расширениях. Для Tunable White целесообразно группировать яркость и цветовую температуру отдельно. Например, 1-битный объект переключает линию, 1-байтовое значение управляет яркостью, а другой объект устанавливает цветовую температуру для утреннего рабочего света или вечернего теплого света. В приложениях RGBW или HSV рекомендуется четко разделить цветовые объекты для каждой зоны, чтобы обеспечить логичность кнопок визуализации и датчиков. Фиксированная структура полезна для сцен. Сцена 1 может быть, например, «Уборка» с высокой яркостью, сцена 2 «Презентация» с приглушенным светом и нейтральной цветовой температурой, сцена 3 «Приемная» с теплым цветом света, а сцена 4 «Акцент» для яркого акцента. Центральные объекты для включения, выключения или регулировки яркости следует размещать в отдельных основных группах. Обратная связь о состоянии ошибок и напряжении полезна для визуализации и обслуживания, особенно в крупных инсталляциях. Во время ввода в эксплуатацию убедитесь в отсутствии дополнительного источника питания DALI на линиях, так как питание подается от устройства. Для стабильной работы инсталляции также рекомендуется использовать подходящие актуаторы DALI-2. Это единственный способ безопасно использовать весь функционал цветовой температуры и управления цветом. Высокая светоотдача для современных проектов KNX. С помощью этого актуатора вы можете реализовать сложные концепции освещения на профессиональном уровне. Независимо от того, ищете ли вы эффективное офисное освещение, динамичное освещение, ориентированное на человека, или акцентное освещение с насыщенными цветами в жилых и производственных помещениях, это устройство сочетает в себе четыре системы DALI, высокую гибкость и современную интеграцию KNX в компактном распределительном щите. Это обеспечивает интеллектуальное управление освещением с широкой свободой проектирования, безопасной связью и впечатляющим удобством в эксплуатации.
Информация о безопасности и опасностях
Обратите внимание, что электромонтажные работы должны выполняться только квалифицированными электриками или под их руководством и надзором. Соблюдайте действующие национальные стандарты и правила электромонтажа и проконсультируйтесь с местным электриком. Кроме того, следуйте действующим инструкциям по технике безопасности и правилам эксплуатации продукции, указанным на веб-сайте производителя или в описаниях продукции и инструкциях по установке, представленных там.
Устройства с напряжением питания > 380 В/400 В требуют подключения к электросети и могут быть подключены только специализированной компанией. Для устройств с номинальной мощностью > 12 кВт требуется разрешение оператора сети (в Германии; в других странах ситуация может отличаться).
211300
DE 59229780
WEEE
4010337128144
EAN/GTIN
